劃線平臺

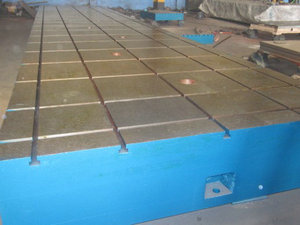

簡介：鑄鐵劃線平臺是檢驗機械零件平面、平行度、直線度等形位公差的測量基準,也可用于一般零件及零件的劃線、測量等.我廠劃線平臺合理的結構搭配，保證了平臺穩定性及耐用性。
鑄鐵劃線平臺的用途：是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及零件的劃線、鉚焊研磨工藝加工及測量等。
劃線平臺材質：強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使其精度穩定，耐磨性能好。
劃線平板是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及零件的劃線、鉚焊研磨工藝加工及測量等
鑄鐵劃線平臺按T7974-1999標準制造，產品制成筋板式和箱體式，鑄鐵劃線平臺工作面有長方形、正方形或圓形，材料HT200-300，QT400-600，ZG15-45。 鑄鐵劃線平臺工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
劃線平臺規格：200×200-3000×8000mm， 殊規格可按用戶圖紙訂做或雙方商定生產加工。
劃線平板精度：按 標準計量檢定規程執行，分別為0、1、2、3四個等級。
|
劃線平臺規格（長×寬）mm |
劃線平臺精度等級 |
||
|
1級 |
2級 |
3級 |
|
|
平面度公差 |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
70 |
174 |
|
|
2000×3000 |
74 |
184 |
|
|
2000×4000 |
88 |
219 |
|
